Equator-X™ 雙效檢具系統
新型Equator-X雙效檢具系統為產線帶來業界首創的雙模式量測功能：絕對量測和比對量測。檢具系統可根據製程需求靈活選擇適合的檢測模式，一體雙效，高效部署。
用於產線檢測的 Equator–X™ 雙效檢具系統
新型Equator-X 雙效檢具系統為產線帶來業界首創的雙模式量測功能：絕對量測和比對量測。檢具系統可根據製程需求靈活選擇適合的檢測模式，一體雙效，高效部署。

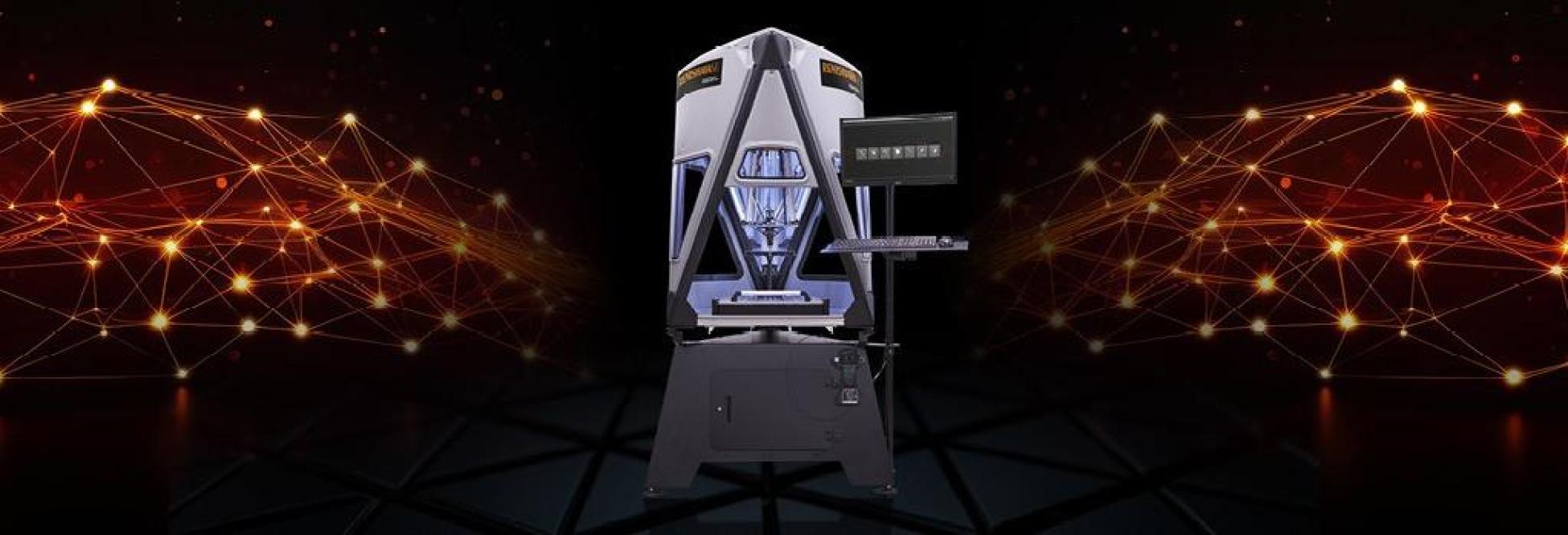

Equator-X™ 500 檢具系統：一體雙效
-
絕對量測模式
在絕對量測模式下，Equator-X 檢具系統可作為高速型三次元量床運用，提供完全可追溯的量測結果（符合 ISO 10360-2: 2.1 + L / 300 μm 標準 ）。量測速度快，掃描速度高達 250 mm/s，無需使用標準件，特別適用於以下生產情況：
• 工件種類多、差異大
• 少量至中量生產
• 高頻率檢測
-
比對量測模式
在比對量測模式下，Equator-X 檢具系統可實現高達 500 mm/s 的超高速且高重複的檢測，在廣泛的溫度範圍內達到 ±2 μm 的重複性。這特別適用於對生產效率要求高，且環境溫度變化較大的高產量生產環境。
Equator-X 500 檢具系統的核心優勢
-
高效
Equator-X 檢具系統在絕對量測模式下，掃描速度高達 250 mm/s；在比對量測模式下；掃描速度高達 500 mm/s：遠高於傳統三軸三次元量床的速度。隨著量測速度加快，檢測效能也同步提升，此高效能設計使檢測作業能與加工產能同步進行。 -
可靠
Equator-X 檢具系統依據 ISO 10360 標準，提供全程可追溯的製程中檢測，讓量測作業從量測實驗室轉移至產線時，依然具備高可靠性，並通過即時回饋實現對製程的持續驗證。 -
靈活
在單一設備上可選擇兩種量測方案，使用者可依據應用需求靈活選擇最適合的量測方法。如果工件種類多、產量少，可選擇絕對量測模式；若環境溫度變化較大，則可選擇比對量測模式。
其設計輕巧且無需壓縮空氣，方便安裝置至所需位置，無論是直接整合於生產線或安裝於線邊皆可。
重新定義精度與速度
Equator-X 檢具系統專為高速運動和無與倫比的量測精度而設計，採用動態剛性六軸結構設計，慣性驅動力僅作用於拉力或壓力方向，大幅降低傳統三軸三次元量床在高速運動下所產生的動態誤差。
此外，由於驅動結構和量測結構相互獨立，因此當驅動結構在高速運動的同時，量測效能始終穩定。
-
驅動結構
Equator-X 檢具系統採用由六組線性馬達構成的六軸結構，實現卓越的高速效能與表現。驅動結構直接向測頭平台施加動力，有效避免了傳統三次元量床中常見的動態彎曲和扭轉問題。
驅動器和位置回饋光學尺設置於作業區域上方，有效遠離主要汙染源，即使在加工現場環境中，Equator-X 也始終維持高效能表現。
-
量測結構
碳纖維材質的量測支架兼具高剛性與輕量化設計，是維持高速運動和量測精度的關鍵，透過碳纖維驅動拉桿的熱膨脹特性，進一步建立 Equator-X 系統的熱補償模型，有效提升整體效能。
每個驅動拉桿上均內建 RESOLUTE™ 絕對式光學尺，開機後即可立即取得絕對位置資訊。
-
測頭系統
Renishaw 的 SP25M 測頭具備多功能掃描能力，可用於檢測工件形狀、尺寸和位置，搭載 SM25-2 掃描模組的 SP25M 測針，於整體測針長度範圍內皆展現卓越效能：直式測針有效工作長度為 50 至 105 mm，曲柄狀測針有效工作長度長達 83 mm。
Equator-X 檢具系統配備六埠測針交換架，可自動且重複地切換不同測針配置。
軟體功能豐富強大 — Equator-X 檢具系統整合 MODUS™ IM 軟體平台
Equator-X 檢具系統搭配 MODUS IM 軟體平台，提供一整套功能完整的應用程式，設計上直觀、高效、易於上手，並具備穩定可靠的無縫整合能力。這個功能強大的軟體平台，具備卓越效能與使用便利性，配備全面且持續擴展的工具組合，涵蓋操作控制、報告生成、環境管理以及機器分析與管理，全面提升製程效率。
